Con 5,4 millones de personas asentadas sobre un valle de 520 msnm que ha experimentado sismos como el del 27F, el diseño de anclajes activos/pasivos en Santiago no es un lujo, es un requisito de supervivencia estructural. El piedemonte andino y los depósitos fluviales del Mapocho alternan entre gravas densas y bolsones de suelo fino que desafían cualquier cálculo genérico. La falla de Ramón, que cruza el sector oriente de la ciudad, introduce componentes de amenaza superficial que la NCh433 exige considerar en el desempeño de fundaciones especiales. Un anclaje mal dimensionado en un talud de la zona oriente o en una excavación profunda de Providencia puede derivar en una pérdida de confinamiento difícil de revertir. Por eso, cada proyecto parte de una caracterización geotécnica meticulosa, donde el diseño de anclajes activos/pasivos se integra con el ensayo SPT para verificar la capacidad del terreno en los primeros metros. La sinergia entre la norma sísmica chilena y la práctica local nos obliga a pensar más allá del factor de seguridad estático; aquí hablamos de comportamiento dúctil y redundancia ante cargas cíclicas. En nuestro laboratorio acreditado bajo ISO 17025, los parámetros de adherencia entre lechada y terreno se evalúan con precisión, porque en una ciudad donde el próximo gran sismo es inminente, la diferencia entre un anclaje que retiene y uno que cede está en los detalles de campaña y en la interpretación rigurosa de la geología local.

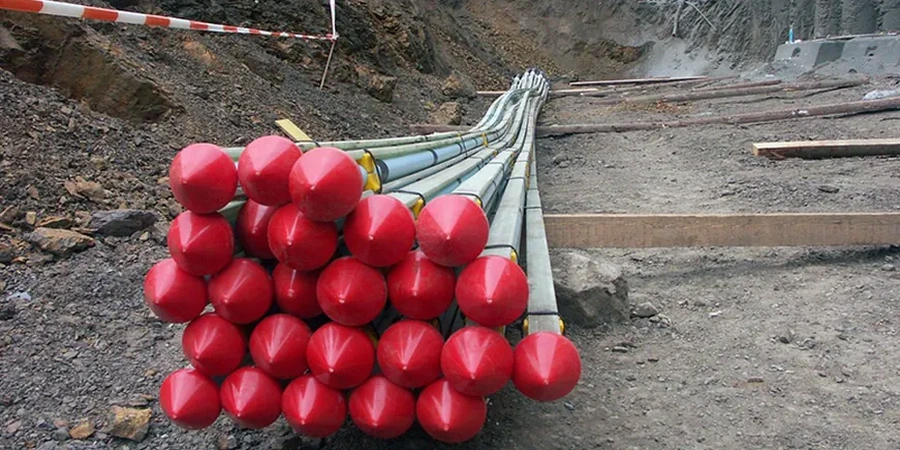

En Santiago, un bulbo de anclaje bien diseñado debe atravesar la costra superficial y anclarse en grava fluvial densa o roca meteorizada para resistir sismos de magnitud 8+.
Enfoque y alcance
Factores del sitio
En Santiago, muchas veces vemos que se subestima la influencia de la mineralización del agua subterránea en la durabilidad del acero de pretensado. Los sulfatos presentes en sectores como Quilicura o el corredor de Américo Vespucio generan un ambiente agresivo que, sin una doble protección anticorrosiva, puede comprometer la integridad del anclaje en menos de una década. El riesgo sísmico no es el único: la ejecución de excavaciones profundas en la comuna de Las Condes, a veces sin un monitoreo adecuado de los desplazamientos, produce sobrecargas en anclajes vecinos que no fueron diseñados para esa redistribución de empujes. La NCh3171 aborda la durabilidad del sistema, pero en la práctica local, la inspección de la vaina y la centralización del acero durante la instalación son los puntos donde más desviaciones observamos. Un anclaje que queda descentrado en la perforación tendrá una cobertura de lechada insuficiente, y en suelos con cloruros ascendentes, la corrosión bajo tensión es una amenaza silenciosa. El diseño de anclajes activos/pasivos debe incorporar un plan de auscultación post-tensión que incluya celdas de carga en al menos el 5% de los elementos, especialmente en muros de contención que protegen viviendas en laderas como las de La Reina o Peñalolén, donde un deslizamiento del suelo residual de roca intrusiva sería catastrófico.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Video del servicio
Normas aplicables
NCh2369.Of2003 - Diseño sísmico de estructuras industriales, NCh433.Of1996 Mod.2012 - Diseño sísmico de edificios, NCh3171 - Protección anticorrosiva de anclajes, FHWA-IF-99-015 - Ground Anchors and Anchored Systems
Servicios relacionados
Análisis de estabilidad y dimensionamiento de anclajes
Modelación por elementos finitos considerando las propiedades geomecánicas del suelo de Santiago, incluyendo la interacción bulbo-terreno y la respuesta ante cargas sísmicas según NCh2369.
Pruebas de arrancamiento y control de puesta en carga
Ejecución de ensayos pull-out en obra con registro de desplazamiento continuo, y supervisión de la puesta en tensión de anclajes activos con gatos calibrados para verificar la carga de bloqueo.
Parámetros típicos
Dudas habituales
¿Qué diferencia hay entre un anclaje activo y uno pasivo?
El anclaje activo se pretensa contra la estructura para eliminar desplazamientos desde el inicio, mientras que el pasivo solo trabaja a tracción cuando el terreno se deforma y moviliza la resistencia del bulbo. La elección entre uno y otro en Santiago depende de la tolerancia a deformaciones del elemento a contener y del tipo de suelo.
¿Cuánto cuesta el diseño de anclajes activos o pasivos en Santiago?
El rango de inversión para un proyecto de diseño de anclajes activos/pasivos en Santiago se sitúa entre $485.000 y $1.583.000, dependiendo de la complejidad geotécnica del sector, la cantidad de elementos a analizar y la necesidad de incorporar pruebas de arrancamiento en obra.
¿Qué longitud de bulbo se necesita en los suelos de Santiago?
La longitud de bulbo varía según la zona. En las gravas densas del Mapocho, los bulbos pueden ser de 6 a 8 metros, mientras que en los suelos finos del sur, como en San Bernardo, pueden requerirse entre 12 y 15 metros para desarrollar la carga de trabajo, siempre verificado con un ensayo de arrancamiento.
¿Es obligatorio hacer una prueba de arrancamiento antes de instalar todos los anclajes?
Sí, la normativa chilena y las buenas prácticas internacionales exigen ensayos de sacrificio en al menos el 5% de los anclajes para validar la capacidad última del bulbo y ajustar el diseño si es necesario, especialmente en terrenos heterogéneos como los del valle de Santiago.
¿Qué sismo de diseño se usa para los anclajes en Santiago?
Se utiliza el espectro de la NCh2369 para estructuras industriales o el de la NCh433 para edificios, dependiendo de la obra. Se considera el sismo máximo probable con una aceleración efectiva de 0.30g a 0.40g, según la zona sísmica 2 o 3 en la que se encuentre el proyecto dentro de la Región Metropolitana.
