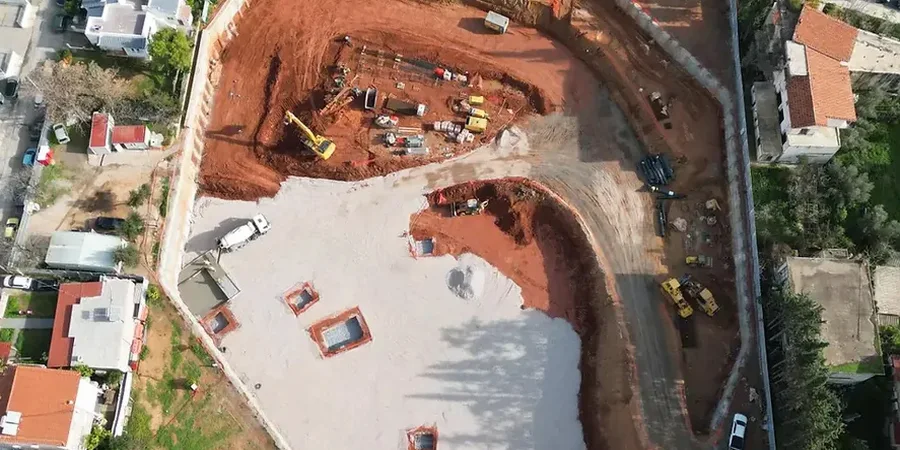

En la esquina de Apoquindo con El Golf, un proyecto de 7 subterráneos detuvo la obra tres meses. La causa fue una excavación profunda sin un modelo geotécnico robusto. Las gravas de Santiago son traicioneras. Parecen estables. Pero cuando superas los 6 metros de profundidad sin un diseño de entibación serio, las deformaciones laterales aparecen sin aviso. El costo de rehacer el muro pantalla fue seis veces mayor que el estudio original. Nuestro equipo técnico modela el comportamiento tensión-deformación del macizo antes de mover un metro cúbico de suelo. Aplicamos métodos numéricos de elementos finitos. Definimos la secuencia constructiva. Y determinamos la rigidez necesaria de los puntales o anclajes. Para perfiles con intercalaciones de finos, complementamos el diseño con un ensayo CPT que nos da la resistencia al corte no drenada de forma continua, algo crítico en la cuenca de Santiago donde los depósitos lacustres aparecen bajo la grava.
Una excavación profunda sin monitoreo de deformaciones es un riesgo que ningún seguro cubre en suelos granulares.
Enfoque y alcance
La clave está en la instrumentación. Instalamos inclinómetros y celdas de carga durante la fase de excavación. Los datos en tiempo real validan nuestro modelo. Si la deformación supera el 0.2% de la altura excavada, ajustamos la secuencia constructiva. Así evitamos fisuras en las propiedades colindantes. Monitorear no es un costo adicional. Es un seguro técnico que protege la inversión.
Factores del sitio
La NCh1508 es clara. Exige un estudio de estabilidad para toda excavación mayor a 2 metros. Pero en Santiago el riesgo crítico no es siempre el colapso total. Es el daño a terceros. Un asentamiento diferencial de apenas 15 milímetros en un edificio de albañilería confinada en el centro histórico puede generar un conflicto legal que paralice la obra por un año. Con la nueva actualización de la NCh2369 para diseño sísmico, las excavaciones profundas en la zona de transición entre grava y suelo fino, típica de Ñuñoa o Macul, requieren un análisis tenso-deformacional dinámico. Nosotros modelamos el sismo de diseño con acelerogramas reales chilenos. Verificamos que el sistema de entibación no colapse. Y que el fondo de la excavación no falle por subducción sísmica o licuefacción en los lentes de arena fina que aparecen bajo la cota -8.0 en el sector norte de la ciudad.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normas aplicables
NCh1508:2014 - Geotecnia - Estabilidad de excavaciones, NCh433.Of1996 Mod. 2012 - Diseño sísmico de edificios, NCh2369.Of2003 - Diseño sísmico de estructuras industriales, NCh 1508 - Descripción visual-manual de suelos, FHWA Geotechnical Circular No. 4 - Ground Anchors and Anchored Systems, ACI 318-19 - Capítulo 19: Concreto - Muros diafragma
Servicios relacionados
Modelación Numérica Tenso-Deformacional
Construimos modelos 2D y 3D en PLAXIS para predecir asentamientos y deformaciones laterales en todas las fases de excavación. Calibramos los parámetros del suelo con ensayos triaxiales y CPT.
Diseño y Cálculo de Entibaciones
Calculamos la capacidad estructural de muros pantalla, pilas secantes y sistemas de arriostramiento con puntales o anclajes activos. Verificamos las secciones de acero y concreto bajo cargas de servicio y sismo último.
Plan de Monitoreo Geotécnico
Definimos la ubicación y frecuencia de lectura de inclinómetros, piezómetros y prismas topográficos. Analizamos los datos semanalmente para activar alertas tempranas si la excavación se desvía del modelo.
Parámetros típicos
Dudas habituales
¿Cuánto cuesta el diseño geotécnico de una excavación profunda en Santiago?
El costo varía según la profundidad, la cantidad de subterráneos y la complejidad del perfil de suelo. Para un proyecto típico de 3 a 5 subterráneos en la cuenca de Santiago, el rango de honorarios profesionales por el diseño y la modelación numérica está entre $1.052.000 y $3.582.000. Esto incluye los cálculos de entibación y el plan de monitoreo.
¿Qué pasa si no se respeta la secuencia constructiva que indican en el diseño?
Es la causa más frecuente de falla en excavaciones. Si se excava un paño sin instalar los puntales en el tiempo previsto, las deformaciones laterales se disparan. En gravas de Santiago, una excavación de 4 metros sin soporte lateral puede empezar a deformarse en horas si hay sobrecarga de edificios vecinos. Nosotros entregamos una secuencia paso a paso y la validamos en obra con la instrumentación.
¿Qué norma chilena regula las excavaciones profundas?
La principal es la NCh1508:2014 de Geotecnia, que establece los requisitos para la estabilidad de excavaciones. Además, el diseño sísmico de la entibación se rige por la NCh433 y la NCh2369. Para el diseño de muros de contención definitivos, se aplica el Código ACI 318 y la norma de acero AASHTO.
