En Santiago, cuando se compacta un terraplén sobre los depósitos granulares del río Mapocho, el dato que realmente define la aprobación de la partida es la densidad in situ. No basta con el ensayo Proctor en laboratorio si luego no se verifica que el rodillo vibratorio alcanzó el porcentaje de compactación especificado en terreno. El método del cono de arena —normado bajo NCh 1516 y D1557— sigue siendo, para muchos inspectores de obras viales y fundaciones en la Región Metropolitana, la referencia directa por su principio físico simple y la trazabilidad que ofrece en cada punto de control.

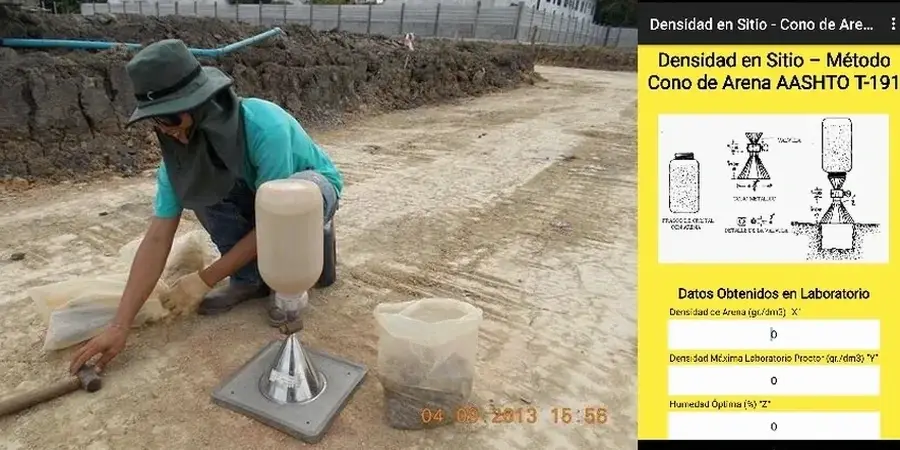

La lógica operativa es contundente: se excava un pequeño orificio, se extrae todo el material, se determina su masa y humedad, y luego se mide el volumen de la cavidad reemplazándolo con arena calibrada de Ottawa. Así se obtiene la densidad húmeda y seca directamente comparables con la curva de compactación del material. En suelos con gravas finas —típicas de las terrazas del sector oriente— complementamos este control con un ensayo granulométrico para asegurar que el material de relleno no ha segregado durante la compactación, y en zonas de antiguos cauces donde aparecen lentes limosos, el ensayo CPT permite además correlacionar la resistencia de punta con los valores de densidad obtenidos.
En suelos granulares con hasta 38 mm de tamaño máximo, el cono de arena entrega un dato de densidad que no depende de calibraciones electrónicas ni de fuentes radiactivas: solo de la masa y el volumen medidos directamente en el punto de control.
Enfoque y alcance

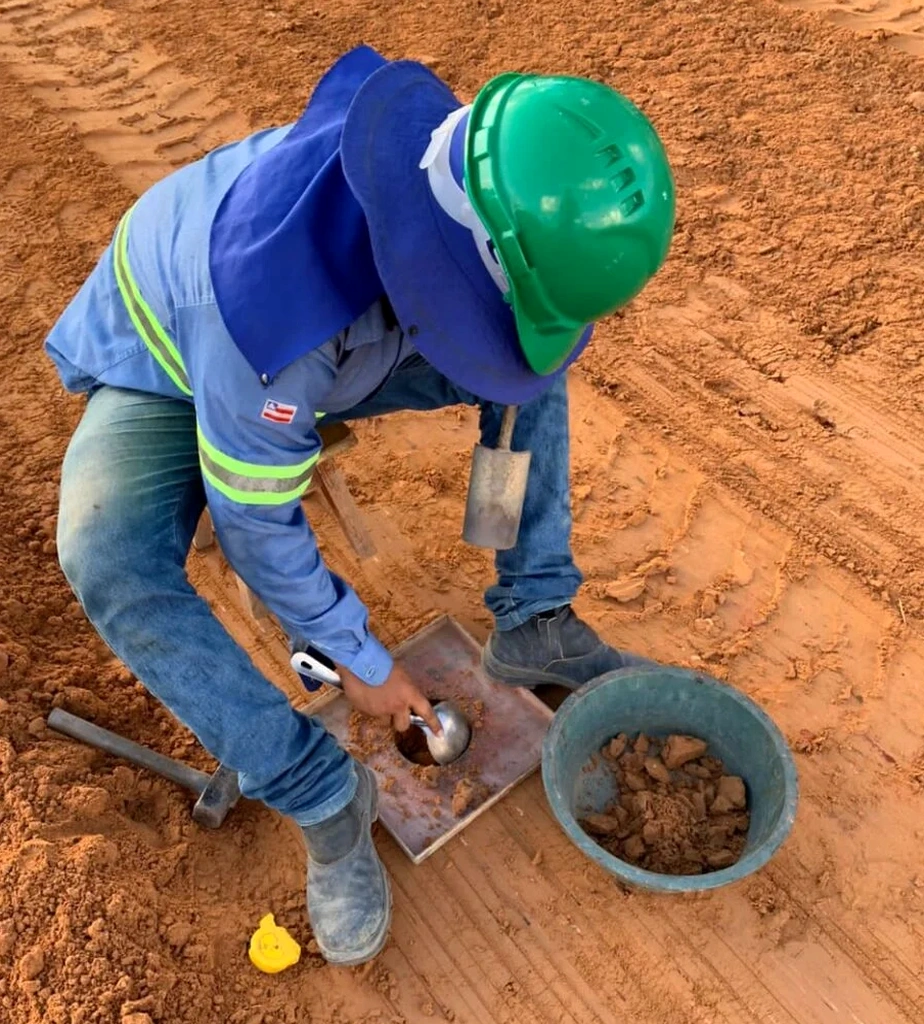

En la práctica santiaguina, el ensayo se ejecuta preferentemente en las primeras horas de la mañana —antes de que el sol de verano reseque en exceso la superficie de los rellenos— y se seleccionan puntos alternados cada 150 m² de capa compactada. La excavación manual se hace con cuchara y cincel para no alterar las paredes del orificio. Una vez extraído el material, se sella en bolsa para determinar humedad en laboratorio por secado a 110 °C, y se vierte la arena calibrada. El volumen calculado permite obtener la densidad seca in situ y compararla con la densidad máxima seca del ensayo Proctor modificado. En proyectos de pavimentación sobre suelos granulares, donde la compactación relativa exigida supera el 95%, el cono de arena sigue siendo el método de referencia cuando surgen discrepancias con los densímetros nucleares.
Factores del sitio
Santiago ha crecido sobre una cuenca tectónica rellenada por siglos de depósitos fluviales y aluvionales. En el sector norponiente, los suelos finos de la Depresión Central alternan con bolsones de ripio mal graduado; en el oriente, las terrazas del Mapocho presentan gravas arenosas de matriz limosa. Cuando un relleno estructural se compacta sin verificar la densidad de campo en estos materiales heterogéneos, el riesgo de asentamientos diferenciales se dispara.
Hemos visto plataformas industriales en Quilicura donde capas supuestamente compactadas al 95% Proctor fallaron porque la granulometría real del banco de préstamo era más fina que la del ensayo de laboratorio. El cono de arena, al medir directamente la densidad en el punto exacto de compactación, permite detectar esa divergencia antes de recibir la losa. En zonas sísmicas como la Región Metropolitana —donde la NCh 433 exige control estricto de la calidad del suelo de fundación— ignorar la densidad in situ es exponerse a amplificaciones locales de la aceleración sísmica por rigidez insuficiente del relleno. La estabilidad de taludes en cortes para edificación también depende de rellenos laterales correctamente compactados, y el cono de arena es la herramienta que permite verificar esa condición antes del inicio de las excavaciones profundas.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normas aplicables
NCh 1516: Método de ensayo para densidad in situ por cono de arena, NCh 1534-2: Proctor Modificado (referencia de densidad máxima), NCh 1534/2: Compactación — Control de densidad en terreno, Manual de Carreteras de Chile, Vol. 8: Especificaciones de compactación
Servicios relacionados
Control de compactación en rellenos estructurales
Ejecución programada del ensayo de cono de arena en capas de relleno para fundaciones, plataformas industriales y patios de maniobras, con informe comparativo contra curva Proctor Modificado.
Densidad en subrasantes viales
Verificación de densidad in situ sobre subrasantes conformadas en proyectos de pavimentación urbana e interurbana, con frecuencia adaptada al plan de aseguramiento de calidad del contratista.
Verificación de rellenos de zanjas y excavaciones
Control de compactación en zanjas para redes sanitarias y de gas donde la reposición del pavimento exige densidad controlada para evitar hundimientos posteriores.
Calibración de arena Ottawa y patrones volumétricos
Servicio de calibración diaria de la arena patrón contra recipiente volumétrico certificado, asegurando trazabilidad metrológica en cada punto de control.
Parámetros típicos
Dudas habituales
¿Cuánto cuesta un ensayo de cono de arena en Santiago?
El precio de un ensayo de densidad de campo por cono de arena en la Región Metropolitana varía según la cantidad de puntos y la distancia a obra, con un rango orientativo de $45.000 a $78.000 por jornada que incluye la calibración de la arena, ejecución en terreno, determinación de humedad y emisión del informe técnico.
¿En qué tipo de suelos se puede aplicar el método del cono de arena?
El método NCh 1516 es aplicable en suelos con tamaño máximo de partícula de hasta 38 mm (1½ pulgadas). En suelos con gravas mayores se requiere un volumen de cavidad más grande y una arena de calibración con granulometría controlada para evitar la penetración de partículas finas en los vacíos de la grava.
¿Qué diferencia hay entre el cono de arena y el densímetro nuclear?
El cono de arena mide directamente masa y volumen mediante un principio físico simple, sin fuentes radiactivas ni calibraciones electrónicas. El densímetro nuclear es más rápido, pero en Santiago muchos mandantes exigen el cono de arena como método de referencia cuando hay discrepancias o para la recepción final de capas críticas.
¿Cada cuántos metros cuadrados se debe hacer un ensayo de densidad?
La frecuencia mínima establecida por el Manual de Carreteras de Chile es de un control cada 150 m² por capa compactada, aunque en zonas críticas —como accesos a puentes o rellenos bajo zapatas— la inspección puede reducir la cuadrícula a 100 m² para mayor trazabilidad del proceso constructivo.
