Un conjunto habitacional de cinco torres proyectado sobre los depósitos de ceniza volcánica en la comuna de La Florida enfrentó un desafío que se repite en la cuenca de Santiago: arenas limosas sueltas con nivel freático alto y una amenaza latente de licuefacción ante un sismo moderado. El diseño original con zapatas aisladas resultaba inviable, y la alternativa de un pilotaje profundo encarecía el presupuesto más allá de lo razonable. La solución que equilibró factibilidad técnica y costo fue el diseño de columnas de grava ejecutadas por vibrosustitución, creando drenes verticales de alta rigidez que densifican el terreno circundante. En Santiago, donde la combinación de suelos finos saturados y la sismicidad controlada por la NCh433 exige un análisis riguroso, las columnas de grava se han consolidado como una técnica de mejoramiento que permite cimentar de forma segura sin desplazar el riesgo a las propiedades vecinas. Este enfoque requiere integrar datos de ensayos CPT para perfilar la resistencia continua del subsuelo y validar la homogeneidad del tratamiento en toda el área de la obra.
La vibrosustitución en los suelos finos de Santiago puede incrementar el factor de seguridad contra licuefacción de 0.6 a más de 1.3, transformando un terreno no edificable en un sitio apto para estructuras de altura media.
Enfoque y alcance
Factores del sitio

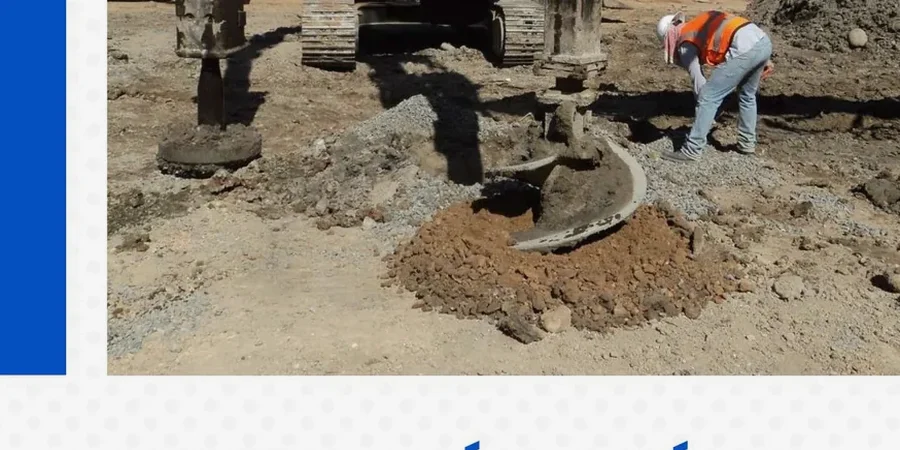

El vibrador de aguja que se utiliza en Santiago para la instalación de columnas de grava es un equipo de gran porte —usualmente suspendido de una grúa de orugas o de un brazo excavador modificado— que opera a frecuencias entre 30 y 50 Hz y genera fuerzas centrífugas que pueden superar las 30 toneladas. Durante la penetración, la combinación de vibración y chorro de agua o aire comprimido fluidifica temporalmente el suelo, y es precisamente en esa fase donde se concentran los riesgos si no hay un control de campo exhaustivo. Un colapso repentino del terreno alrededor del vibrador, una desviación de la verticalidad más allá de 1:50 o la contaminación de la columna con finos que migran del suelo circundante pueden comprometer la capacidad drenante y la rigidez del sistema. En Santiago, la presencia de lentes de turba o arcilla orgánica en sectores aledaños al río Mapocho exige que el diseño de columnas de grava contemple un monitoreo en tiempo real de la energía consumida, la velocidad de avance y el volumen de grava incorporado en cada metro de columna, parámetros que se registran electrónicamente para documentar la integridad del tratamiento y cumplir con los estándares de aseguramiento de calidad que exigen los revisores independientes de cálculo estructural.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normas aplicables
NCh433.Of2012 Mod. 2018 — Diseño sísmico de edificios, NCh2369.Of2003 — Diseño sísmico de estructuras e instalaciones industriales, NCh 165 / D4254 — Densidad relativa máxima y mínima en suelos, FHWA NHI-05 — Geotechnical Engineering Circular 6: Vibro Stone Columns, U.S. DOT
Servicios relacionados
Diseño geotécnico y malla de columnas
Definimos la geometría, diámetro, espaciamiento y profundidad de las columnas de grava mediante modelos en PLAXIS o FLAC, incorporando la estratigrafía real del sitio y las cargas de la estructura, optimizando la relación de reemplazo para cumplir con los asentamientos admisibles.
Evaluación del potencial de licuefacción
Aplicamos la metodología de Seed & Idriss y Youd et al. (2001) sobre perfiles de CPT y SPT para cuantificar el riesgo de licuefacción en la condición pre y post-tratamiento, verificando que el factor de seguridad supere el umbral normativo chileno.
Control de calidad durante la ejecución
Supervisamos la instalación de columnas de grava con registro electrónico continuo de consumo energético, velocidad de penetración y consumo de árido, asegurando la trazabilidad de cada columna y la conformidad con las especificaciones de diseño.
Verificación post-tratamiento in situ
Realizamos campañas de sondajes SPT, ensayos CPT y mediciones de densidad con cono de arena post-ejecución para validar el incremento de resistencia y la uniformidad del mejoramiento en toda el área tratada.
Parámetros típicos
Dudas habituales
¿Qué costo tiene el diseño y la ejecución de columnas de grava en Santiago?
El costo del diseño de ingeniería y la posterior ejecución de columnas de grava en Santiago se sitúa en un rango referencial de $680.000 a $2.277.000, dependiendo de la profundidad de tratamiento, la relación de reemplazo, la accesibilidad del sitio y el volumen total de columnas a instalar. Cada proyecto requiere un presupuesto específico basado en la campaña de exploración geotécnica previa.
¿Hasta qué profundidad pueden ejecutarse las columnas de grava en los suelos de Santiago?
En la cuenca de Santiago, la profundidad de tratamiento con vibrador de aguja alcanza típicamente entre 8 y 15 metros, limitada por la presencia del contacto con gravas fluviales densas del Maipo o del Mapocho. Con equipos de mayor potencia y vibrador colgado de grúa, se pueden superar los 20 metros si el estrato competente se encuentra más profundo.
¿Qué normativa chilena regula el diseño de columnas de grava para resistencia sísmica?
El diseño sísmico de estructuras cimentadas sobre columnas de grava en Chile se enmarca en la NCh433.Of2012 y la NCh2369.Of2003, complementadas con guías internacionales como la FHWA NHI-05 para el diseño geotécnico específico de vibrosustitución. La verificación de licuefacción sigue los criterios de Seed & Idriss, citados en la práctica sísmica chilena.
¿Qué ventaja tiene una columna de grava frente a un pilotaje tradicional en Santiago?
La columna de grava no solo mejora la capacidad portante, sino que actúa como un dren vertical de alta permeabilidad que disipa rápidamente el exceso de presión de poros durante un sismo, mitigando el riesgo de licuefacción en todo el volumen tratado —algo que un pilote aislado no consigue—. Además, suele representar una solución más económica y de ejecución más rápida en suelos blandos saturados.
