Santiago se asienta sobre un abanico aluvial complejo: gravas del Mapocho en el sector nororiente, depósitos finos y cenizas volcánicas hacia el sur, y un nivel freático que en comunas como Quinta Normal aparece a menos de metro y medio en invierno. Esta heterogeneidad convierte al estudio CBR para diseño vial en una pieza técnica no negociable. No basta con un valor de tabla. La granulometría de la subrasante, su humedad de compactación y la sensibilidad al drenaje cambian drásticamente entre un tramo en Maipú y otro en La Florida. Para obra lineal, el ensayo CPT permite perfilar estratos sin perder continuidad lateral, mientras que las calicatas siguen siendo el método de verificación directa que exige la inspección fiscal en proyectos del SERVIU.
En Santiago, un punto porcentual de diferencia en el CBR de diseño puede significar decenas de camiones adicionales de material granular o una subrasante tratada con cal.
Factores del sitio
El Manual de Carreteras chileno (Vol. 8, MC-V8) y la NCh 1508 de estabilidad de taludes son taxativos: sin un estudio CBR para diseño vial, el ingeniero responsable asume espesores teóricos que en Santiago fallan por dos razones. Primero, la arcilla limosa del sur de la cuenca —común en San Bernardo— pierde más del 40 % de su resistencia bajo saturación prolongada. Segundo, las gravas abiertas del piedemonte cordillerano drenan bien pero suelen presentar bolsones de finos que retienen agua y generan bombeo de finos bajo carga cíclica. Diseñar un pavimento flexible sin un CBR real de subrasante es la causa raíz de ahuellamientos prematuros en calles de alto tráfico como Departamental o Américo Vespucio. Para mitigar este riesgo en zonas de relleno, aplicamos técnicas de mejoramiento con columnas de grava cuando la subrasante no alcanza el CBR mínimo exigido por proyecto.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normas aplicables
NCh 1852: Standard Test Method for California Bearing Ratio (CBR) of Laboratory-Compacted Soils, Manual de Carreteras de Chile, Volumen 8 (MC-V8): Especificaciones y Métodos de Muestreo, Ensaye y Control, AASHTO T 193: The California Bearing Ratio, LNV 92-96: Método para determinar el CBR de suelos compactados
Servicios relacionados
Determinación de CBR de laboratorio para diseño de pavimentos

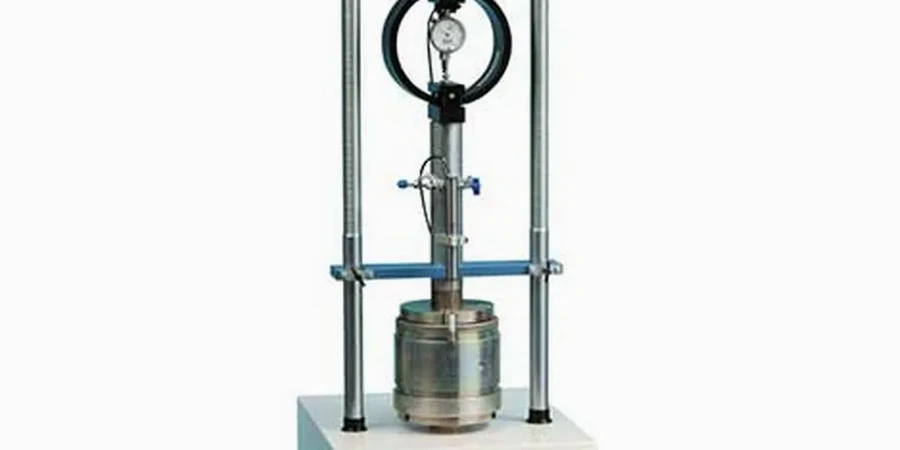

Compactamos probetas con la energía Proctor Modificado de referencia, saturamos durante 96 horas y medimos la resistencia a la penetración con prensa calibrada según NCh 1852. El informe incluye la curva carga-penetración, el valor CBR corregido y la expansión medida durante saturación, dato crítico en suelos finos de la cuenca de Santiago.
Perfil de CBR en profundidad para corredores de transporte
Para proyectos lineales —como corredores del Transantiago o ciclovías metropolitanas— ejecutamos un plan de muestreo con calicatas cada 200 metros, ensayamos estratos representativos y entregamos un perfil continuo de CBR que permite zonificar sectores homogéneos de diseño, optimizando el paquete estructural y reduciendo costos de movimiento de tierras.
Parámetros típicos
Dudas habituales
¿Qué valor de CBR se considera aceptable para una subrasante en Santiago?
Depende del tipo de vía. Para calles locales con tráfico liviano, un CBR de 6 % puede ser suficiente si se protege del agua. En avenidas de alto tráfico como Vicuña Mackenna o la Ruta 5, el estándar de diseño exige CBR ≥ 10 %; si la subrasante natural da valores menores, se estabiliza con cal o se reemplaza el material.
¿En qué se diferencia el CBR de laboratorio del CBR in situ?
El CBR de laboratorio (NCh 1852) trabaja sobre muestra remoldeada y compactada, controlando energía y humedad. El CBR in situ se mide directamente sobre el terreno natural con un ensayo de penetración dinámica. En Santiago, el contraste entre ambos puede ser grande en suelos con estructura cementada por carbonatos, típicos del sector de Colina.
¿Cuánto cuesta un estudio CBR para diseño vial en Santiago?
El rango de precio de un estudio CBR para diseño vial en Santiago se sitúa entre $83.000 y $171.000, en función del número de puntos de muestreo, la cantidad de probetas a ensayar y la complejidad del perfil estratigráfico encontrado.
¿Qué norma chilena regula el uso del CBR en pavimentos?
El Manual de Carreteras, Volumen 8, es la referencia principal. Establece que el CBR de diseño se define como el percentil 75 de los valores obtenidos en el tramo, y fija correlaciones con el módulo de reacción de la subrasante (k) para pavimentos rígidos. La NCh 1508 también aplica cuando el terraplén tiene altura mayor a 2 metros.
¿Cada cuántos metros se debe tomar una muestra para CBR en un proyecto vial?
El MC-V8 recomienda un punto de muestreo cada 200 metros lineales como máximo en vías urbanas, y cada 500 metros en carreteras interurbanas. Si la geología cambia —por ejemplo, al cruzar de gravas del Mapocho a suelos finos del Maipo— se debe densificar el muestreo para capturar la transición.
